UNFАртикул:240100UNF

Плашка дюймовая RUKO UNF №10-32 HSS DIN EN 22568 2A 20x7 мм

Name: Плашка дюймовая RUKO UNF №10-32 HSS DIN EN 22568 2A 20x7 мм 240100UNF
Brand: RUKO
SKU: 240100UNF
Availability: InStock

Цена, наличие и сроки поставки зависят от артикула, объёма и текущей партии.

RUKO•Плашки•UNF

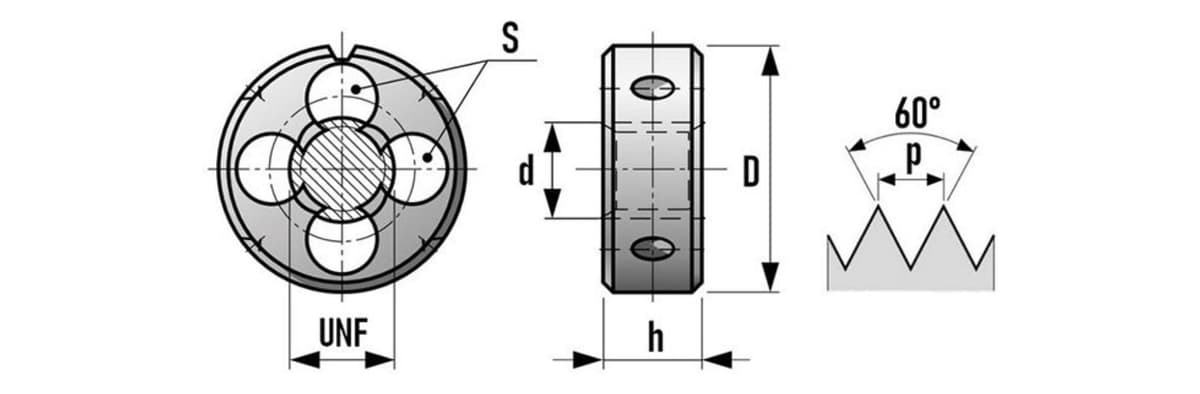

Плашка дюймовая RUKO UNF №10-32 HSS DIN EN 22568 2A 20x7 мм 240100UNF Круглая дюймовая плашка Ruko 240100UNF предназначена для нарезания американской мелкой резьбы за один проход на цилиндрических деталях из цветных металлов, углеродистой, легированной и литой стали прочностью до 800 Н/мм 2 , пластика. Изготовлена из высококачественной быстрорежущей стали HSS. Технические характеристики Размер резьбы UNF : №10; Кол-во ниток на дюйм: 32 шт; Шаг резьбы p: 0,794 мм; Диаметр плашки D: 20 мм; Высота плашки h: 7 мм; Кол-во стружечных канавок S: 4 шт: Диаметр сечения d: 4,826 мм; Направление резьбы: правая; Допуск: 2А; Заборная часть: 1,5 витка; Угол резьбы: 60°.

Основные параметры

Производитель: RUKO
Страна производства: Германия
Материал плашки: HSS
Тип резьбы: UNF

Стоимость

Цена рассчитывается по запросу

Оформить КП

Действия

Работа с позицией без лишних шагов

Скачайте документацию, добавьте товар в запрос или получите цену по выбранному артикулу.

Скачать документ Оформить КП

Документы и размеры

Быстрый доступ к документам, размерам и сопроводительной документации по товару.

Скачать документ товара

Размеры

Описание

Ключевые преимущества

✓Производитель: RUKO
✓Страна производства: Германия
✓Материал плашки: HSS
✓Тип резьбы: UNF
✓Размер резьбы: №10

Характеристики

Технические характеристики

Артикул: 240100UNF
Размер резьбы: №10
Шаг резьбы: 0,794 мм
Ниток на дюйм: 32 шт
Диаметр плашки: 20,0 мм
Высота плашки: 7,0 мм
Диаметр сечения: 4,826 мм
Вес: 10 г
Номинальный размер резьбы UNC: Nr. 10
Число ниток на дюйм: 32
Наружный диаметр: 20,0 мм
Толщина: 7,0 мм

Технические данные

Материал плашки: HSS
Тип резьбы: UNF

Идентификаторы

SAP-артикул: 1000023249

Dati tecnici

Угол профиля резьбы: 60°
Допуск: 2A
DIN: 22568
Материал: HSS
Покрытие: без покрытия
Направление резания: правое

Aree di applicazione

Основное применение: алюминий, латунь, пластик, Stahl < 800 N/мм²
Дополнительное применение: бронза, чугун

Dati aziendali

GTIN: 4007140068491
ТН ВЭД: 82074030

Документы

Инструкции, техпаспорта, сертификаты

RUKO_Gewindeschneidwerkzeuge_de.pdf
Техпаспорта · RU
Скачать документ
